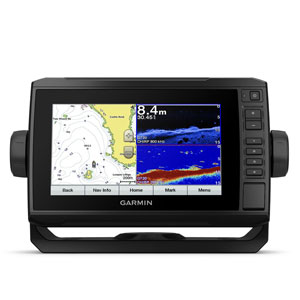

جهاز Garmin ECHOMAP Plus 72cv

تعد (ECHOMAP Plus 72cv) واحدة من مجموعات مكتشفات الأسماك ورسومات المخططات التي أصدرتها (Garmin) في بداية عام 2018، إنها إحدى الوحدات المصممة للاستخدام الدولي لأنها تأتي مع خريطة الأساس العالمية، أيضًا هذا هو رقم جزء (Garmin 010-01892-00) الذي لا يتضمن محول طاقة.

الميزات والمواصفات الرئيسية لجهاز Garmin ECHOMAP Plus 72cv:

  • الشاشة: 7 ″ قطري 800H × 400V بكسل، لون WVGA، إضاءة خلفية، لوحة مفاتيح وشاشة تعمل باللمس.
  • السونار: ClearVü CHIRP Sonar.
  • محول الطاقة: غير مدرج.
  • الترددات المدعومة: 2D: 50/77/83/200 كيلو هرتز، ClearVü: 260/455/800 كيلو هرتز.
  • قدرة العمق: تعتمد على محول الطاقة.
  • خرج الطاقة: 500 واط (RMS).
  • GPS: 5 هرتز، داخلي.
  • الخرائط: خريطة الأساس في جميع أنحاء العالم.
  • الطرق ونقاط الطريق وسجل التتبع: 100 ؛ 5000 ؛ 50000 نقطة (50 مسارًا محفوظًا).

ميزات السونار:

كما ذكرنا أعلاه هذه هي وحدة (Garmin 010-01892-00) الوحدة التي لا تحتوي على محول طاقة، ومع ذلك فهو متوافق مع مجموعة واسعة من محولات الطاقة من (Garmin و Airmar) بما في ذلك (GT23M-TM و GT22HW-TM و CV22HW-TM و GT8HW-IH و GT15M TM و GT20-TM و GT21 TM)، وهي أيضًا إحدى الوحدات المتوافقة مع نظام سونار (Panoptix LiveScope).

تعتمد قدرات عمق الوحدة على محول الطاقة، كفكرة عامة مع محول الطاقة (GT20-TM) الكلاسيكي يمكن أن تصل قدرة النظام العميقة إلى 2300 قدم (701 م) عند استخدام السونار ثنائي الأبعاد عند 77 كيلو هرتز، وما يصل إلى 250 قدمًا (76 مترًا) عند استخدام وضع (ClearVü 455) كيلو هرتز، هذا يعني أن المياه العذبة بالنسبة للمياه المالحة تكون إمكانيات العمق أقل خاصة بالنسبة إلى (ClearVü).

شاهد أيضاً:   برج العرب Burj al Arab

يتيح جهاز (ECHOMAP Plus 72cv) مجموعة كبيرة من ميزات السونار القياسية، تتضمن القائمة رموز (Fish و Bottom Lock و A-Scope) والعديد من الإنذارات وحتى تسجيل (Sonar و Sonar History Rewind)، يمكنه أيضًا عرض درجة حرارة الماء ولديه وظيفة الرسم البياني لدرجة الحرارة، لذلك إذا اخترت محولًا مزودًا بمستشعر درجة حرارة داخلية، فيجب أن تكون قادرًا أيضًا على مراقبة تقلبات درجة حرارة الماء.

ميزات الملاحة:

إن هذه الوحدة من GPS، وهي مجهزة بهوائي GPS داخلي 5 هرتز هذا يعني أنه يمكنه توفير تحديثات الموقع 5 مرات في الثانية، كما أن لديها وظيفة سرعة GPS وتوفر زيادة الموقع عبر (EGNOS و WAAS)، يمكنه تسجيل ما يصل إلى 5000 نقطة مسار في ذاكرته، كما أن لديها وظائف إنشاء المسار والتخطيط يوفر إمكانية حفظ ما يصل إلى 100 مسار و 50 مسارًا.

منصة الرسم البياني المدمجة في الوحدة هي خريطة الأساس العالمية، تُظهر هذه المخططات الحدود الدولية والسياسية والبحار والمحيطات والبحيرات الكبرى والخزانات والأنهار، حيث إنها لا تقدم تفاصيل غير عادية لكنها مع ذلك أفضل من راسمة GPS البسيطة مع منصة فارغة مثل تلك المتوفرة مع وحدات (Striker Plus).

يعد تطبيق (Quickdraw Contours) أحد أدوات الخرائط المهمة التي توفرها وحدة (Garmin) هذه، هذه الميزة تشبه (Navionics SonarChart)، يوفر إمكانية رسم معالم عمق بحيرتك على الخريطة أثناء مسح العمق أثناء الإبحار بقاربك، لذلك يمكنك إنشاء مخططات الأعماق الخاصة بك مع ما يصل إلى 1 ملامح، يمكنك أيضًا تحميل المخططات المسجلة في قاعدة مجتمع (Garmin Quickdraw Contours) أو تنزيل الخرائط التي تم إنشاؤها باستخدام هذه الأداة من قاعدة البيانات هذه.

و(SailAssist) هي قاعدة الميزة متوفرة مع هذه الوحدة، وتشمل هذه الميزات خطوط التخطيط وردة الرياح المحسنة وخطوط الاتجاه والمسار فوق الأرض، يمكنهم مساعدتك في الحصول على ميزة تعظيم الرياح وتمنحك إمكانية رؤية زاوية وسرعة الرياح الحقيقية والظاهرية، تُظهر لك صفحة التوجيه قبل السباق خط البداية الافتراضي إلى جانب حقول البيانات التي تعرض الخطوط التخطيطية والوقت اللازم للحرق قبل بدء السباق ومؤقت السباق.

شاهد أيضاً:   أهم الأعطال المسببة للفشل في المعدات والمواد الكهربائية

ميزات وحدة التحكم:

كما يوحي اسمها فإن (ECHOMAP Plus 72cv) هي وحدة عرض بحجم 7 بوصات، تبلغ دقة البكسل 800H × 400V وشاشة (WVGA) ملونة مع إضاءة خلفية (LED) وواجهة شاشة تعمل باللمس بمساعدة لوحة المفاتيح، هذا يعني أنه يستجيب لأوامر اللمس مثل أي جهاز لوحي أو هاتف ذكي، ولكنه يحتوي أيضًا على لوحة المفاتيح على اليمين مثل وحدات (ECHOMAP) الأقدم، واجهته سهلة الاستخدام للغاية وبديهية للغاية، كما أنه مقاوم للماء IPX 7، مما يعني أنه يمكن أن يدعم التعرض العرضي للمياه وحتى الغمر الكامل في المياه العذبة.

فيما يتعلق بالشبكات تدعم وحدة (Garmin) كلاً من (NMEA 0183 و NMEA 2000)، وبالتالي يمكنك توصيله بشبكة موجودة بالفعل للتواصل مع أدوات القوارب الأخرى مثل وحدات راديو VHF أو وحدات AIS، كما ذكرنا أعلاه فإنه يحتوي أيضًا على اتصال لاسلكي مدمج بحيث يمكنك تنزيل التحديثات أو الرسوم البيانية من نقطة اتصال WiFi أو إدارة تجربة القوارب عبر تطبيق (ActiveCaptain) وحتى الحصول على إشعارات ذكية من هاتفك.

الوحدة مجهزة بقارئ بطاقات (microSD) بفتحة واحدة لترقيات الرسم البياني أو النسخ الاحتياطي للبيانات، يمكن أن يستغرق بطاقات تصل إلى 32 جيجابايت. كما تشتمل الوحدة على حامل الإمالة الكلاسيكي مع حامل التحرير السريع. حيث يشتمل الصندوق أيضًا على غطاء للشمس ومجموعة أدوات تثبيت دافق.

الإيجابيات:

  • (CHIRP) واسع النطاق وسونار (ClearVü).
  • يدعم ترددات السونار القياسية 50/77/83/200 كيلو هرتز، وترددات ClearVü 260/455/800 كيلو هرتز.
  • سونار (Panoptix) قادر.
  • قادر على التردد المزدوج.
  • الرسوم البيانية للبيانات ووظائف السونار الأخرى.
  • تسجيل السونار والترجيع.
  • ميزات السونار القياسية المتعددة مثل القفل السفلي، رموز الأسماك، التقسيم التقسيم، النطاق A، المتعري الدائري، الإنذارات.
  • GPS داخلي سريع 5 هرتز.
  • محملة مسبقًا بخريطة الأساس العالمية.
  • تظليل المياه الضحلة وتظليل ملامح العمق.
  • متوافق مع مختلف أنواع المخططات الأخرى مثل (BlueChart g3 Vision أو LakeVü g3 Ultra).
  • القدرة على التوجيه التلقائي المحسن.
  • يدعم راديو VHF AIS و DSC قادر.
  • شاشة تعمل باللمس والتحكم بلوحة المفاتيح.
  • واجهة بديهية وقابلة للتخصيص وسهلة الاستخدام.
  • فصل سريع (إمالة-قطب) وجبل دافق متضمن.
  • قارئ بطاقة (MicroSD) (فتحة واحدة).
  • متوافق مع (ActiveCaptain).
  • وحدة WiFi داخلية.
  • (NMEA 0183 outs) و (NMEA 2000) قادر.
  • يشمل غطاء الوحدة.
شاهد أيضاً:   فندق لو رويال ميريديان شنغهاي Le Royal Meridien Shanghai Hotel

السلبيات:

  • لم يتم تضمين محول.
  • لا يتم تضمين كبل محول (NMEA 2000).
